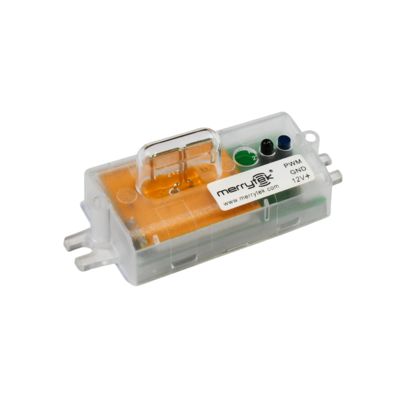

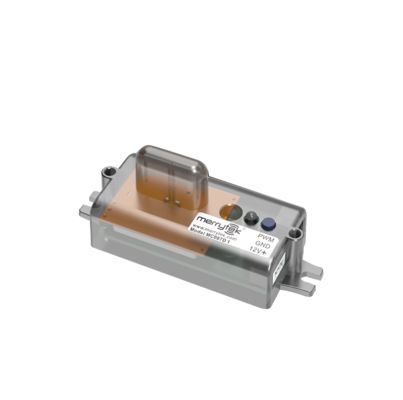

Датчик 12Вdc PWM Dimming, функция приоритета дневного света, с установкой переключателя DIP MC087D 1
| Место происхождения | КИТАЙ |
|---|---|
| Фирменное наименование | Merrytek |
| Сертификация | RED |
| Номер модели | MC087D 1 |
| Количество мин заказа | 100 шт |
| Цена | Подлежит обсуждению |
| Упаковывая детали | карта + коробки (K = A) |
| Время доставки | в течение 5 рабочих дней для образцов и небольших заказов; в течение 3-4 недель для оптовых заказов |
| Условия оплаты | T/T, Western Union |
| Поставка способности | 101000 штук в месяц |
Подробная информация о продукте
| Входное напряжение | 7,5–12 В постоянного тока | Номинальное напряжение | 12 В постоянного тока |
|---|---|---|---|
| Рабочий режим | Сигнал затемнения ШИМ 5 В | Зона обнаружения | 100%/50% |
| Монтажная высота | 3 м (максимум 6 м) | Рабочая частота | 50,8 ГГц ± 75 МГц, диапазон ISM. |
| Продолжительность жизни | 5 лет гарантия@ta | ||
| Выделить | 12Vdc PWM датчик затемнения,датчик движения приоритета дневного света,Сменный микроволновой датчик DIP |
||
Характер продукции
12V постоянного тока, ШИМ-диммирование, датчик с функцией приоритета дневного света, настройка DIP-переключателем
Особенности
- Использует запатентованную Merrytek высокоэффективную микроволновую антенну, лучшую адаптивность к металлической среде. Меньший размер выреза, партия соответствует сертификации RED.
- Встроенный микроволновый модуль и датчик дневного света. Вход 12 В постоянного тока и выход ШИМ-сигнала диммирования.
- Размер выреза: 10x40 мм. Подходит для большинства линейных светильников.
- Все параметры можно настроить с помощью DIP-переключателей.
- 5 лет гарантии
Параметры
| Вход | |
|---|---|
| Диапазон входного напряжения | 7.5-12VDC |
| Номинальное входное напряжение | 12V DC |
| Рабочий ток | <25mA |
| Пульсации напряжения | <100mVp-p |
| Выход | |
| Рабочий режим | 5V ШИМ-сигнал диммирования |
| Параметры датчика | |
| Рабочая частота | 5.8 ГГц ±75 МГц, диапазон ISM. |
| Мощность передачи | 1 мВт Макс. |
| Область обнаружения | 100%/50% |
| Время удержания | 5с/5мин/10мин/30мин |
| Период ожидания | 0с/3мин/10мин/+∞ |
| Датчик дневного света | 30Люкс/50Люкс/100Люкс/Отключить приоритет дневного света: ВКЛ / ВЫКЛ значение (30Люкс)50Люкс / 150Люкс 100Люкс / 200Люкс (условия диффузного отражения окружающего света) |
| Уровень диммирования в режиме ожидания | 10%/30% |
| Радиус обнаружения | высота установки 3м, 1м/с ≥2.5м |
| Высота установки | 3м (6м Макс) |
| Угол обнаружения | 90°@плоскость Xz / 130°@плоскость Yz |
| Рабочая среда | |
| Рабочая температура | -25℃…+70℃ |
| Температура хранения | -40℃…+80℃ Влажность: 85% (без конденсации) |
| Сертификат | |
| Требования к окружающей среде | RED |
| Прочее | |
| Подключение | 3-контактный быстроразъемный разъем 2.0 мм |
| Степень защиты IP | IP20 |
| Установка | Базовая установка |
| Размеры | См. размеры |
| Упаковка | картон + коробки (K=A) |
| Вес нетто | 18г |
| Срок службы | 5 лет гарантии@Ta |
Примечание: 1. "N/A" означает недоступно. 2. Диапазон обнаружения датчика связан со скоростью и размером движущегося объекта, высотой установки, высотой и углом установки, местом установки, отражателями вокруг датчика и т. д. Данные в документе являются типичными значениями и протестированы человеком ростом 165 см в открытом помещении. Диапазон обнаружения при настенном монтаже будет больше, чем при потолочном. Пожалуйста, уменьшите чувствительность обнаружения при настенном монтаже или свяжитесь с нами для подтверждения настроек данных датчика.
Функция
- Функция ВКЛ/ВЫКЛ (период ожидания установлен на "0"с)
- Функция 2-ступенчатого диммирования (период ожидания установлен на "+∞")
- Функция 3-ступенчатого диммирования (период ожидания установлен на "10с/1мин/3мин/5мин/10мин/30мин")
- Приоритет дневного света (датчик дневного света установлен на "30люкс/50люкс/100люкс" и период ожидания установлен на "+∞", другие параметры датчика могут быть настроены в соответствии с фактическими потребностями)
Размеры (мм)
Подключение
Конструкция и установка
Установка
Примечание: Антенна датчика должна быть выше светодиодной платы не менее чем на 2 мм.
Диаграмма направленности
При установке на высоте 6 м датчик с областью обнаружения 50% не может обнаружить сигнал движения.
Инициализация
После включения питания датчик автоматически включает свет на 100% яркости. Через 10 секунд он переключается на низкую яркость. Во время инициализации датчик не может обнаружить движение.
Заводская настройка
Область обнаружения: 100%, Время удержания: 5с, Период ожидания: 0с, Уровень диммирования в режиме ожидания: 10%, Датчик дневного света: Отключен
Уведомление о применении
- Датчик должен устанавливаться профессиональным электриком. Пожалуйста, отключите питание перед установкой, подключением или изменением параметров.
- Микроволны не могут проникать через металл. Не размещайте продукт в закрытом металлическом светильнике или полузакрытом металлическом светильнике, а также не допускайте покрытия металла или стекла над продуктом. Если антенна должна проходить через металлическую пластину, убедитесь, что верхняя часть датчика находится близко к металлической пластине.
- Расстояние между любыми индуктивными датчиками должно быть более 2 метров. Держите датчик подальше от переключателей, маршрутизаторов и других беспроводных устройств, чтобы избежать радиопомех, на расстоянии более 1,5 метров. Поверхность антенны микроволнового модуля не должна быть направлена непосредственно на вход переменного тока и выход постоянного тока, чтобы избежать низкочастотных или высокочастотных сигналов, влияющих на нормальную работу антенны микроволнового датчика.
- Вибрационные сигналы будут рассматриваться как движущиеся сигналы для срабатывания датчика. Избегайте использования объектов, которые долго вибрируют вокруг датчика, таких как крупное металлическое оборудование, трубы, выходные отверстия кондиционеров, вентиляционные отверстия, порты дымоудаления, качающиеся вентиляторы и т. д. Домашние животные в зоне обнаружения могут вызвать срабатывание датчика.
- Датчик предназначен только для внутреннего использования. Водонепроницаемость для наружного использования будет нарушена. Ветер, дождь и движущиеся объекты вокруг могут вызвать ложное срабатывание. При установке датчика в металлический светильник, металлическую отражающую поверхность или узкое замкнутое пространство микроволны будут многократно отражаться и вызывать ложное срабатывание. Пожалуйста, уменьшите чувствительность или свяжитесь с производителем для получения технической поддержки.
- Этот датчик подходит для потолочного монтажа. При настенном монтаже расстояние микроволнового обнаружения значительно увеличится, что может привести к тому, что микроволны пройдут сквозь стену или не выключат лампу. Пожалуйста, отрегулируйте чувствительность на 50%. Если 50% не подходит, избегайте настенного монтажа или свяжитесь с производителем для получения технической поддержки.
- В связи с постоянными улучшениями содержание данной инструкции может быть изменено без предварительного уведомления.
- Различные ШИМ-драйверы, разная низкая яркость. Порог дневного света измеряется в солнечной среде без тени и диффузного отражения окружающего света. Уровень освещенности в окружающей среде может отличаться в зависимости от среды, погоды, климата, времени суток и сезона.
- Расстояние чувствительности связано со скоростью движения объектов, размером движущихся объектов, высотой установки, углом установки, рабочей средой, отражающими материалами и т. д.
- Указанная область обнаружения является типичным значением, измеренным тестерами ростом 165 см в открытой внутренней среде.
- Этот продукт должен использоваться с стабилизированным источником питания постоянного тока, входное напряжение которого стабильно и коэффициент пульсаций низок (коэффициент пульсаций ниже 100 мВ; ток нагрузки более 25 мА).
- При установке в новой среде, пожалуйста, установите и протестируйте как минимум 5 единиц продукта перед массовой установкой.
