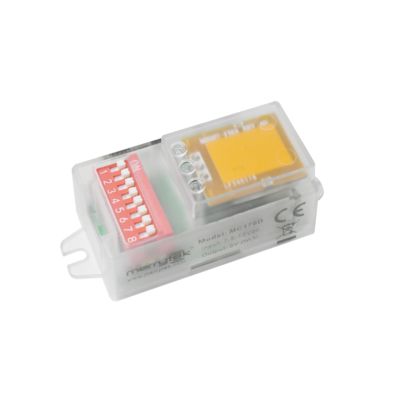

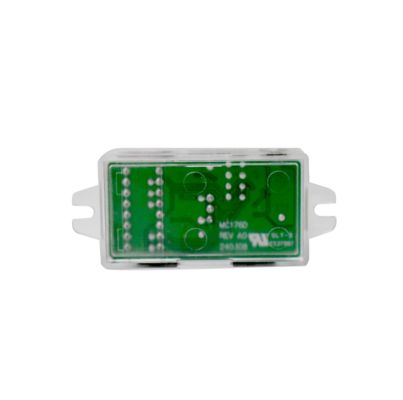

Датчик движения микроволновый постоянного тока, с функцией приоритета дневного света, настройка DIP-переключателем MC176D
| Место происхождения | КИТАЙ |
|---|---|
| Фирменное наименование | Merrytek |
| Сертификация | CE |
| Номер модели | MC176D |
| Количество мин заказа | 100 шт |
| Цена | Подлежит обсуждению |
| Упаковывая детали | Пузырьки + перегородка + наружная коробка (K=A) |
| Время доставки | в течение 5 рабочих дней для образцов и небольших заказов; в течение 3-4 недель для оптовых заказов |
| Условия оплаты | T/T, Western Union |
| Поставка способности | 101000 штук в месяц |
Подробная информация о продукте
| Номинальное напряжение | 7,5–13 В постоянного тока | Рабочий ток | 16±2мА |
|---|---|---|---|
| Выходной сигнал | Сигнал затемнения ШИМ 5 В | Рабочая частота | 50,8 ГГц ± 75 МГц, диапазон ISM |
| Высота установки | 3 м (максимум 6 м) | Рабочая температура | Встроенный: -25~60°C |
| Продолжительность жизни | 5 лет гарантия@ta | ||
| Выделить | Микроволновый датчик движения с функцией сбора дневного света,Микроволновый датчик движения постоянного тока,Сменный микроволновой датчик DIP |
||
Характер продукции
Датчик движения микроволновый постоянного тока с функцией приоритета дневного света, настройка DIP-переключателем
Особенности продукта
- Вход 7.5-13VDC, совместим с источником питания постоянного тока или 12VDC
- Источник питания драйвера светодиодов для вспомогательного выходного питания
- Сигнал диммирования 5V PWM, 3-ступенчатое или 2-ступенчатое диммирование
- Все параметры датчика движения настраиваются DIP-переключателем
- Низкоимпедансный антенный модуль с колонкой световода, малый размер, может уменьшить отверстие на плате лампы
- Функция приоритета дневного света
Параметры
| Вход | |
|---|---|
| Номинальное напряжение | 7.5-13VDC |
| Рабочий ток | 16±2mA |
| Пульсация напряжения | < 100mVp-p |
| Выход | |
| Выходной сигнал | Сигнал диммирования 5V PWM |
| Датчик дневного света | |
| Порог дневного света | 5Lux/15Lux/50Lux/Отключено |
| Приоритет дневного света | ВКЛ | ВЫКЛ |
| 5Lux | 15Lux |
| 15Lux | 50Lux |
| 50Lux | 100Lux |
| Уровень диммирования | 25% |
| Параметры обнаружения | |
| Рабочая частота | 5.8GHz ±75MHz, ISM-диапазон |
| Мощность передачи | 1mW Макс. |
| Зона обнаружения | 100%/75%/50%/25% |
| Время удержания | 5с/90с/3мин/10мин |
| Период ожидания | 0с/30с/10мин/+∞ |
| Диапазон обнаружения (радиус) | Потолочный монтаж на высоте 3м: r≥4м@0.3м/с, r≥2.5м@1м/с; Горизонтальный монтаж на высоте 2м: r≥8м@0.3м/с, r≥4м@1м/с |
| Высота установки | 3м (Макс. 6м) |
| Окружающая среда | |
| Рабочая температура | Встроенный: -25~60℃ |
| Температура хранения | -40℃…80℃, влажность ≤85% (без конденсации) |
| Стандарты сертификации | |
| Сертифицировано | CE, RED (в процессе) |
| Экологические требования | Соответствует RoHS 2.0, Reach |
| Класс защиты IP | IP20 |
| Прочее | |
| Подключение | 3-контактный разъем 2.0 мм |
| Требования к установке | встроенный монтаж |
| Требования к упаковке | Пузырчатый пакет + перегородка + внешняя коробка (K=A) |
| Вес нетто | 13 ±2г |
| Срок службы | Гарантия 5 лет при Ta |
Описание функций
| MC176D | Функция |
|---|---|
| Функция ВКЛ/ВЫКЛ | Н/П |
| Функция двухступенчатого диммирования | Период ожидания установлен на "+∞" |
| Функция трехступенчатого диммирования | Период ожидания установлен на "30с/10мин" |
| Сбор дневного света | Н/П |
| Приоритет дневного света | Период ожидания установлен на "+∞" |
Схемы работы
Функция ВКЛ/ВЫКЛ (установить период ожидания на "0с")
Функция 2-ступенчатого диммирования (установить период ожидания на "+∞")
Функция 3-ступенчатого диммирования (период ожидания установлен на "10с/1мин/3мин/5мин/10мин/30мин")
Приоритет дневного света
Диаграммы
Размеры (мм)
Подключение, Функция
Настройка DIP-переключателя
| Зона обнаружения | Время удержания | Датчик дневного света | Период ожидания | |
|---|---|---|---|---|
| Включить | Выключить | |||
| ① ВКЛ ВКЛ 100% | ВКЛ ВКЛ 5с | ВКЛ ВКЛ 5Lux | 15Lux | ВКЛ ВКЛ 0с |
| ② - ВКЛ 75% | - ВКЛ 90с | - ВКЛ 15Lux | 50Lux | - ВКЛ 30с |
| ③ ВКЛ - 50% | ВКЛ - 3мин | ВКЛ - 50Lux | 100Lux | ВКЛ - 10мин |
| ④ - - 25% | - - 10мин | - - Отключено | - | - - +∞ |
Диаграмма излучения
Инициализация
При первом включении датчик включит свет на 100% яркости, а затем выключит его через 10 секунд. В течение периода инициализации внешний сигнал обнаружения движения не будет обнаружен.
Настройки по умолчанию
Чувствительность: 100% Время удержания: 5с Датчик дневного света: Отключено; Период ожидания: 0с; Уровень диммирования в режиме ожидания: 25%
Уведомление о применении
- Датчик должен устанавливаться профессиональным электриком. Пожалуйста, отключите питание перед установкой, подключением, изменением настроек DIP-переключателя и т. д.
- Расстояние обнаружения зависит от таких факторов, как скорость движения объекта, размер движущегося объекта, высота установки, угол установки, открытость окружающей среды установки и материал отражателя.
- При установке датчика на стену расстояние обнаружения значительно увеличится по сравнению с установкой на потолок.
- Параметры датчика могут потребовать перенастройки в различных условиях установки, пожалуйста, обратитесь к следующим инструкциям или свяжитесь с производителем.
- Этот датчик предназначен только для внутреннего использования, внешний ветер и дождь, а также движущиеся объекты вокруг могут вызвать ложное срабатывание.
- Высота установки изделия датчика не должна превышать 6 метров, оптимальная высота - 3 метра; расстояние между двумя датчиками должно быть более 3 метров.
- При установке датчика в металлическую лампу, на металлическую отражающую поверхность или в узкое закрытое пространство микроволны будут многократно отражаться и вызывать ложное срабатывание.
- Убедитесь, что вокруг датчика нет движущихся сигналов, таких как вентиляторы, двигатели постоянного тока, канализационные трубы, вентиляционные отверстия и т. д., иначе датчик может вызвать ложное срабатывание.
- Микроволны не могут проникать через металл, избегайте установки в закрытые или полузакрытые металлические светильники, и не должно быть металла или стекла, блокирующих продукт.
- Эффект низкого освещения может отличаться у датчиков с различными драйверами PWM / 0-10V.
- Необходимо использовать стабилизированный источник питания постоянного тока со стабильным выходным напряжением и низким коэффициентом пульсации. Пульсация источника питания должна быть менее 100 мВ; ток нагрузки должен быть более 25 мА.
- Технические характеристики и параметры продукта могут быть оптимизированы без предварительного уведомления.
