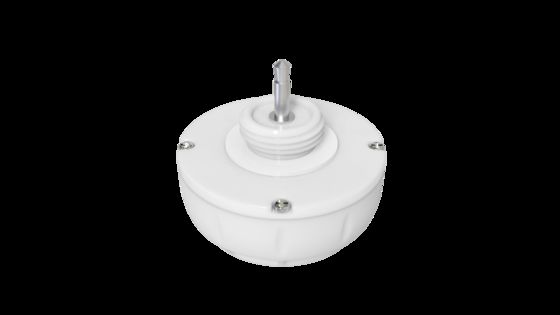

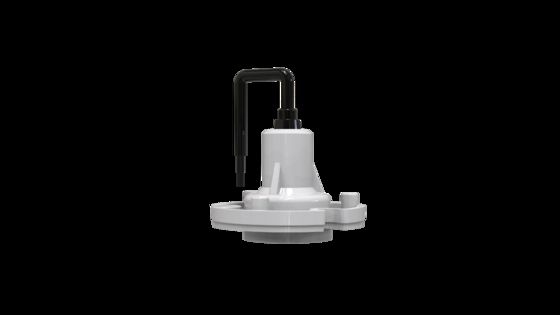

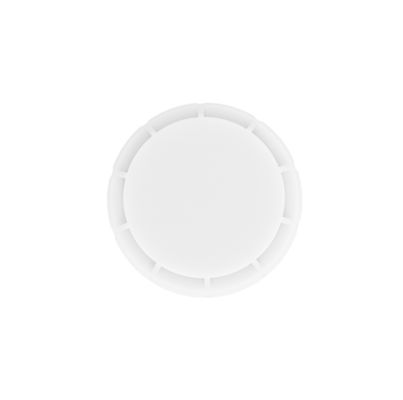

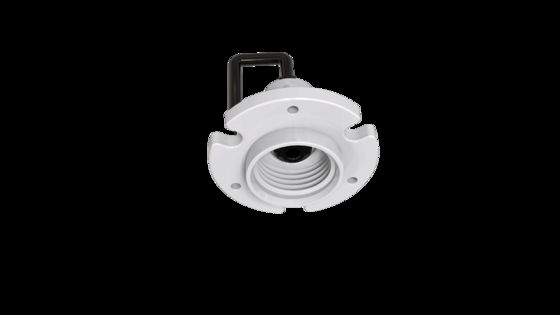

12В постоянного тока, высокоуровневый микроволновый датчик движения с функцией диммирования 0-10В, разъем постоянного тока, высота установки 12 м MC079D RC DI
| Место происхождения | Шэньчжэнь, Китай |
|---|---|
| Фирменное наименование | Merrytek |
| Сертификация | CE |
| Номер модели | MC079D RC DI |
| Количество мин заказа | 100 шт |
| Цена | Подлежит обсуждению |
| Упаковывая детали | Обшивка+картон (К=А) |
| Время доставки | 1, образец и небольшой заказ: в течение 5 рабочих дней после получения оплаты. 2, объемный заказ: 3- |
| Условия оплаты | Т/Т |
| Поставка способности | 10000 ПК/месяц |
Подробная информация о продукте
| Рабочее напряжение | 12 В постоянного тока | Рабочая частота | 5,8 ГГц ±75 МГц, волна ISM. |
|---|---|---|---|
| Монтажная высота | 10 м (максимум 12 м) | IP-рейтинг | IP65 |
| Установка | Отдельно стоящий | Продолжительность жизни | Гарантия 5 лет при полной нагрузке Ta 9 В |
| Выделить | Датчик микроволнового движения 12 Вдц с затемнением,Монтаж датчика движения высокого отсека 12 м,Микроволновой датчик с функцией затемнения 0-10В |
||
Характер продукции
12V постоянного тока, высоко расположенный микроволновый датчик движения с функцией диммирования 0-10 В, разъем постоянного тока, высота установки 12 м
Особенности
- Новая запатентованная антенна с высоким коэффициентом усиления; лучшая адаптивность к металлическим складам; полностью решает проблему самовозбуждения и ложных срабатываний микроволновых продуктов, используемых на металлических складах.
- Малый размер выреза; подходит для различных условий установки.
- Вход 12 В постоянного тока; совместим с системой постоянного тока и светодиодным источником питания с вспомогательным источником питания 12 В постоянного тока.
- Порт диммирования (0-10 В): 2-ступенчатая функция диммирования и 3-ступенчатая функция диммирования.

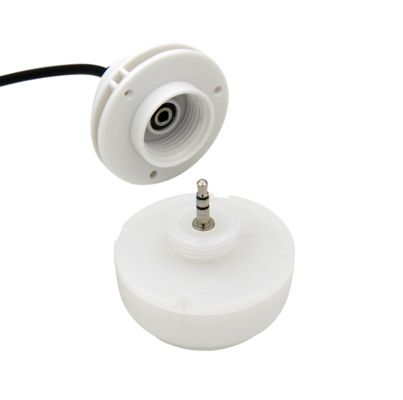

- Мини-микроволновый датчик с разъемом 3,5 мм; его зона обнаружения может быть изменена.
- Максимальная высота установки: 12 м
- Все параметры могут быть изменены с помощью инфракрасного пульта дистанционного управления.
Технические параметры
| Вход | |
|---|---|
| Входное напряжение | 11-13 В постоянного тока |
| Рабочее напряжение | 12 В постоянного тока |
| Рабочий ток | <30 мА |
| Пульсация напряжения | <100 мВ пик-пик |
| Вход | |
| Сигнал диммирования 0-10 В постоянного тока | Да |
| Параметры датчика | |
| Рабочая частота | 5,8 ГГц ±75 МГц, ISM-диапазон. |
| Мощность передачи | 3 мВт МАКС. |
| Зона обнаружения | 100%/75%/50%/25% |
| Время удержания | 5 с/30 с/1 мин/3 мин/5 мин/10 мин/20 мин/30 мин |
| Период ожидания | 0 с/10 с/1 мин/3 мин/5 мин/10 мин/30 мин/+∞ |
| Датчик дневного света | 5 люкс/15 люкс/30 люкс/50 люкс/100 люкс/150 люкс/Отключено |
| Параметры датчика | |
| Уровень диммирования в режиме ожидания | 10% (1,4-1,6 В) 20% (1,9-2,1 В) 30% (2,9-3,1 В) 50% (4,9-5,1 В) |
| Радиус обнаружения (зона обнаружения: 100%) | Потолочный монтаж (высота: 10 м): 0,3 м/с ≥4 м, 1 м/с ≥3 м |
| Высота установки | 10 м (макс. 12 м) |
| Угол поля 3 дБ | 90° в поле Xz, 130° в поле Yz |
| Рабочая среда | |
| Рабочая температура | -25~70℃ |
| Температура хранения | -40℃~+80℃ Влажность: 10%-95% (без конденсации) |
| Сертификационные стандарты | |
| Сертификат | CE |
| Требования к окружающей среде | Соответствует RoHS |
| Степень защиты IP | IP65 |
| Прочее | |
| Метод подключения | Разъем 3,5 мм |
| Установка | Автономная |
| Размеры | См. схему конструкции |
| Упаковка | Перегородка+картон (K=A) |
| Вес нетто | 64,3 г |
| Срок службы | Гарантия 5 лет при Ta 9 В при полной нагрузке |
Функции
1) Функция вкл/выкл (период ожидания установлен на "0" с)
2) 2-ступенчатая функция диммирования (период ожидания установлен на "+∞")
3) 3-ступенчатая функция диммирования (период ожидания установлен на "10 с/1 мин/3 мин/5 мин/10 мин/30 мин")
Размеры (мм)
Схема функций и подключения
Пульт дистанционного управления
MH10
MH12
Инициализация
Датчик включает свет с яркостью 100% при первом включении питания и снижает яркость света в течение десяти секунд. Во время инициализации датчик не обнаруживает сигналы движения.
Заводские настройки
Зона обнаружения: 100%; Время удержания: 5 с; Период ожидания: 0 с; Датчик дневного света: Отключено (заводские настройки могут быть изменены по требованию)
Уведомление о применении
- Датчик должен устанавливаться профессиональным электриком. Пожалуйста, отключите питание перед установкой, подключением и изменением параметров.
- Микроволны не могут проникать через металл. Не устанавливайте продукт в закрытый металлический светильник или полузакрытый металлический светильник, и металл или стекло не должны покрывать продукт сверху. Если антенне необходимо пройти через металлическую пластину, убедитесь, что верхняя часть датчика находится близко к металлической пластине.
- Расстояние между любыми индуктивными датчиками должно быть более трех метров. Держите датчик подальше от переключателей, маршрутизаторов и других беспроводных устройств, чтобы избежать радиопомех, на расстоянии более трех метров. Поверхность антенны микроволнового модуля не должна быть направлена непосредственно на вход переменного тока и выход постоянного тока, чтобы избежать влияния низкочастотных или высокочастотных сигналов на нормальную работу антенны микроволнового датчика.
- Вибрационные сигналы будут рассматриваться как сигналы движения и вызывать срабатывание датчика. Избегайте использования объектов, которые долго вибрируют вокруг датчика, таких как крупное металлическое оборудование, трубы, выходы кондиционеров, вентиляционные отверстия, порты вытяжных систем, качающиеся вентиляторы и т. д. Домашние животные в зоне обнаружения могут вызвать срабатывание.
- Датчик предназначен только для внутреннего использования. Водонепроницаемость для наружного использования будет снижена. Ветер, дождь и движущиеся объекты вокруг могут вызвать ложные срабатывания. Когда датчик установлен в металлическом светильнике, на металлической отражающей поверхности или в узком замкнутом пространстве, микроволны будут многократно отражаться и вызывать ложные срабатывания. Пожалуйста, уменьшите чувствительность или свяжитесь с производителем для получения технической поддержки.
- В связи с постоянным совершенствованием содержание данной инструкции может быть изменено без предварительного уведомления.
- Различные драйверы 0-10 В, разная низкая яркость. Порог дневного света измеряется в солнечной среде без тени и рассеянного отражения окружающего света. Уровень освещенности окружающей среды может отличаться в разных средах, при разной погоде, климате, времени суток и сезоне.
- Расстояние чувствительности связано со скоростью движения объектов, размером движущихся объектов, высотой установки, углом установки, рабочей средой, отражающими материалами и т. д.
- Указанная зона обнаружения является типичным значением, измеренным тестерами ростом 165 см в помещении в открытой среде.
- Этот продукт должен использоваться с источником питания постоянного тока с стабилизированным напряжением, входное напряжение которого стабильно, а коэффициент пульсации низок (коэффициент пульсации ниже 100 мВ; ток нагрузки превышает 25 мА).
- При установке в новой среде, пожалуйста, сначала установите и протестируйте не менее 5 единиц продукта перед массовой установкой.
