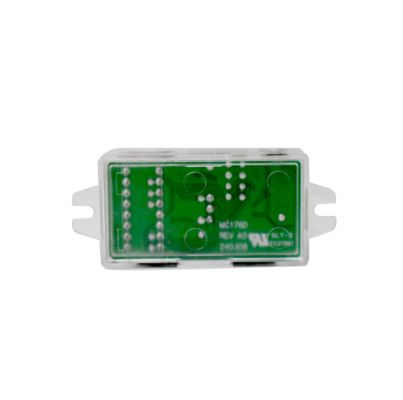

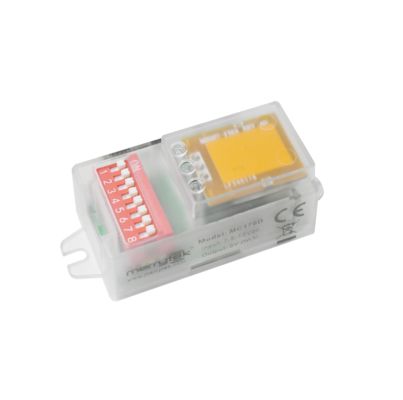

Двигательный датчик микроволнового тока с регулируемым током, доступный дистанционный управляющий, функция приоритета дневного света MC176D 99
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | Merrytek |
| Сертификация | CE |
| Model Number | MC176D 99 |
| Количество мин заказа | 100 шт |
| Цена | Подлежит обсуждению |
| Упаковывая детали | Пузырьки + перегородка + наружная коробка (K=A) |
| Время доставки | в течение 5 рабочих дней для образцов и небольших заказов; в течение 3-4 недель для оптовых заказов |
| Условия оплаты | Т/Т, Вестерн Юнион |
| Поставка способности | 101000 штук в месяц |
Подробная информация о продукте
| Номинальное напряжение | 7,5–13 В постоянного тока | Рабочий ток | 16±2мА |
|---|---|---|---|
| Выходной сигнал | Сигнал затемнения ШИМ 5 В | Рабочая частота | 50,8 ГГц ± 75 МГц, диапазон ISM |
| Высота установки | 3 м (максимум 6 м) | Рабочая температура | Встроенный: -25~60°C |
| Продолжительность жизни | 5 лет гарантия@ta | ||
| Выделить | Двигательный датчик микроволновой передачи постоянного тока,микроволновой датчик движения с дистанционным управлением,Дневной датчик микроволнового движения приоритета |
||
Характер продукции
DC Диммируемый микроволновой датчик движения
Доступен пульт дистанционного управления, функция приоритета дневного света
DC микроволновой датчик движения с функцией управления дневным светом и возможностью дистанционного управления.
Особенности продукта
- Вход 7.5-13VDC, совместим с блоком питания 12VDC
- Выход питания для вспомогательного питания драйвера светодиода
- 5V ШИМ сигнал диммирования, 3 или 2 ступени диммирования
- Все параметры датчика движения настраиваются с помощью пульта и DIP-переключателей
- Низкоимпедансный антенный модуль с колонкой световода, малый размер, может уменьшить отверстие в плате светильника
- Функция приоритета дневного света
Технические параметры
| Вход | |
|---|---|
| Номинальное напряжение | 7.5-13VDC |
| Рабочий ток | 16±2mA |
| Пульсация напряжения | < 100mVp-p |
| Выход | |
| Выходной сигнал | 5V ШИМ сигнал диммирования |
| Датчик дневного света | |
| Порог дневного света | 5Lux/15Lux/50Lux/Отключено |
| Приоритет дневного света | ВКЛ | ВЫКЛ |
| 5Lux | 15Lux |
| 15Lux | 50Lux |
| 50Lux | 100Lux |
| Уровень диммирования | 25% |
Параметры обнаружения
| Рабочая частота | 5.8GHz ±75MHz, ISM диапазон |
| Мощность передачи | 1mW Макс. |
| Зона обнаружения | 100%/75%/50%/25% |
| Время удержания | 5с/90с/3мин/10мин |
| Период ожидания | 0с/30с/10мин/+∞ |
| Диапазон обнаружения (радиус) | Потолочный монтаж на высоте 3м: r≥4m@0.3m/s, r≥2.5m@1m/s; Горизонтальный монтаж на высоте 2м: r≥8m@0.3m/s, r≥4m@1m/s |
| Высота установки | 3м (6м Макс) |
Экологические характеристики
| Рабочая температура | Встроенный: -25~60℃ |
| Температура хранения | -40℃...80℃, влажность ≤85% (без конденсации) |
Сертификаты
| Сертифицировано | CE, RED (Ожидается) |
| Экологические требования | Соответствует RoHS 2.0, Reach |
| Класс защиты IP | IP20 |
Дополнительные характеристики
| Подключение | 3-контактный разъем 2.0мм |
| Требования к установке | встроенный монтаж |
| Требования к упаковке | Пузырчатый пакет + перегородка + внешняя коробка (K=A) |
| Вес нетто | 13 ±2г |
| Срок службы | 5 лет гарантии при Ta |
Описание функций
| MC176D 99 | Функция |
|---|---|
| Функция ВКЛ/ВЫКЛ | Н/Д |
| Функция двухступенчатого диммирования | Период ожидания установлен на "+∞" |
| Функция трехступенчатого диммирования | Период ожидания установлен на "30S/10min" |
| Управление дневным светом | Н/Д |
| Приоритет дневного света | Период ожидания установлен на "+∞" |
Схемы работы
Функция ВКЛ/ВЫКЛ (период ожидания установлен на "0с")
2-ступенчатая функция диммирования (период ожидания установлен на "+∞")
3-ступенчатая функция диммирования (период ожидания установлен на "10S/1мин/3мин/5мин/10мин/30мин")
Приоритет дневного света
Схемы продукта
Размеры (мм)
Схема подключения
Схема функций
Настройки DIP-переключателей
| Зона обнаружения | Время удержания | Датчик дневного света | Период ожидания |
|---|---|---|---|
| ① ВКЛ ВКЛ 100% | ВКЛ ВКЛ 5S | ВКЛ ВКЛ 5Lux 15Lux | ВКЛ ВКЛ 0S |
| ② - ВКЛ 75% | - ВКЛ 90S | - ВКЛ 15Lux 50Lux | - ВКЛ 30S |
| ③ ВКЛ - 50% | ВКЛ - 3мин | ВКЛ - 50Lux 100Lux | ВКЛ - 10мин |
| ④ - - 25% | - - 10мин | - - Отключено - | - - +∞ |
Диаграмма излучения
Пульт дистанционного управления MH10
Инициализация
Датчик включит свет на 100% яркости при первом включении и выключит его через 10 секунд. В течение периода инициализации внешний сигнал обнаружения движения не будет обнаружен.
Настройки по умолчанию
Чувствительность: 100% Время удержания: 5с Датчик дневного света: Отключено; Период ожидания: 0с; Уровень диммирования в режиме ожидания: 25%
Уведомление о применении
- Датчик должен устанавливаться профессиональным электриком. Пожалуйста, отключите питание перед установкой, подключением, изменением настроек DIP-переключателя и т. д.
- Дистанция обнаружения зависит от таких факторов, как скорость движения объекта, размер объекта, высота установки, угол установки, открытость окружающей среды и материал отражателя.
- При установке датчика на стену дистанция обнаружения значительно увеличится по сравнению с установкой на потолок.
- Параметры датчика могут потребовать перенастройки в различных условиях установки, пожалуйста, обратитесь к следующим инструкциям или свяжитесь с производителем.
- Этот датчик предназначен только для внутреннего использования, внешний ветер и дождь, а также движущиеся объекты вокруг могут вызвать ложное срабатывание.
- Высота установки изделия датчика не должна превышать 6 метров, оптимальная высота - 3 метра; расстояние между двумя датчиками должно быть более 3 метров.
- При установке датчика в металлический светильник, на металлическую отражающую поверхность или в узкое закрытое пространство микроволны будут многократно отражаться и вызывать ложное срабатывание.
- Убедитесь, что рядом с датчиком нет движущихся сигналов, таких как вентиляторы, двигатели постоянного тока, канализационные трубы, вентиляционные отверстия и т. д., иначе датчик может вызвать ложное срабатывание.
- Микроволны не могут проникать через металл, избегайте установки в закрытые или полузакрытые металлические светильники, и не должно быть металла или стекла, блокирующих продукт.
- Датчик с различными драйверами PWM / 0-10V, эффект низкого освещения может отличаться.
- Необходимо использовать стабилизированный источник питания постоянного тока со стабильным выходным напряжением и низким коэффициентом пульсации. Пульсация источника питания должна быть менее 100 мВ; ток нагрузки должен быть более 25 мА.
- Технические характеристики и параметры продукта могут быть оптимизированы без предварительного уведомления.
