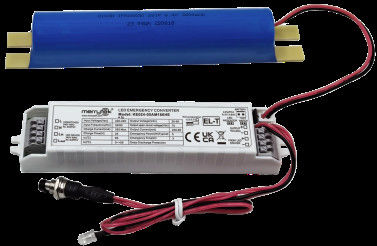

5 лет гарантии 2 Вт 3-часовой светодиодный аварийный преобразователь с аккумулятором LiFePO4 Самоиспытание и ручное тестирование

5 лет гарантии 2 Вт 3-часовой светодиодный аварийный преобразователь с LiFePO4 батареей, самотестированием и ручным тестированием

1. Описание

1) Выходная мощность светодиодного аварийного источника питания с широким диапазоном выходного напряжения.

2) Переключение входного реле.
3) Высокая безопасность, высокая производительность, длительный срок службы батареи LifePO4.
4) С управлением батареей.

5) Ручное и автоматическое тестирование.

2. Параметры

3. Размеры батареи (единица измерения: мм)

                                             Рис. А.

                                             ​Рис. B.

​                                               Рис. C.

​                                               Рис. D.

4. Размеры преобразователя

5. Схема подключения

ИЛИ

6. Переключатель ручного и автоматического тестирования

7. Подготовка проводов

• Тип провода: одножильный или многожильный: 0,5 - 0,75 мм2
• Чтобы получить доступ к проводам или извлечь их из клемм, используйте отвертку, чтобы нажать кнопки вниз

8. Инструкции по ручному тестированию и эксплуатации

1) Перед установкой установите короткое замыкание контакта: ручное тестирование.

2) Подключите провод в соответствии со схемой подключения.

3) L, N включено, включите S1. Затем загорится лампа нагрузки, загорится индикатор аварийного драйвера, аварийный источник питания будет нормально заряжаться. Выключите переключатель S1, и лампа нагрузки выключится.

4) Моделирование аварийной ситуации: включите, загорится лампа нагрузки, нажмите переключатель (TEST SWITCH), затем переключитесь в аварийный режим, индикатор аварийного драйвера погаснет. Отпустите переключатель (TEST SWITCH), затем лампа питается от светодиодного драйвера, и загорится индикатор.

9. Автоматическое тестирование & Инструкции по эксплуатации

1) Перед установкой установите открытый контакт для автоматического тестирования.

2) Подключите провод в соответствии со схемой подключения.

3) L, N включено, запустите часы и периодическое самотестирование. Чтобы заменить батарею, выключите питание и повторите отсчет времени.

10. Уведомление о применении батареи

1) Аккумулятор следует перезаряжать и разряжать раз в полгода в нормальных условиях эксплуатации.

2) Не подключайте к цепи, когда аккумулятор не используется, чтобы предотвратить чрезмерный разряд аккумулятора из-за самопотребления печатной платы.

3) Пожалуйста, держите аккумулятор вдали от источника тепла при установке и использовании, и допускайте его только в определенном диапазоне рабочих температур.

4) Аккумулятор следует хранить в прохладном и сухом месте.

5) После длительного хранения аккумулятор циклически заряжается каждые 12 месяцев, как требуется.

6) Питание переменного тока выключено, и часы работают 7 дней. Включите питание и повторите отсчет времени. Чтобы заменить батарею, выключите питание и повторите отсчет времени.
