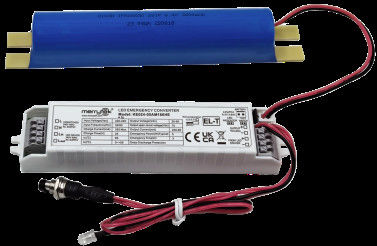

Аккумулятор включен 5 лет Гарантия 3W 3-часовой светодиодный экстренный преобразователь
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | Merrytek |
| Сертификация | CE, UKCA, UN38.3, MSDS |
| Номер модели | KE024-03AM180HE |
| Количество мин заказа | 100 |
| Цена | Подлежит обсуждению |
| Упаковывая детали | Сначала упакована в пузырьковый пакет, а затем усилена картонной упаковкой для наружной упаковки |
| Время доставки | 1, образец и небольшой заказ: в течение 5 рабочих дней после получения оплаты. 2, объемный заказ: 3- |
| Условия оплаты | T/T или Западный Союз |
| Поставка способности | 101000 штук в месяц |
Подробная информация о продукте
| Номинальное входное напряжение | 220-240Vac 50Hz /60Hz | Аварийное питание | 3W (смогите быть подгоняно) |
|---|---|---|---|
| Чрезвычайное время | 180 минут (Можно настроить) | Гарантия | 5 лет |
| Выходное напряжение нагрузки | 20-60Вдц | Рабочая температура | 0℃~50℃ |
| IP-рейтинг | IP20 | Тип батареи | LifePO4 6,4 В 1800 мАч |
| Выделить | 3W светодиодный аварийный драйвер с гарантией,5-летняя гарантия на экстренный преобразователь LED,Ручное испытание самоиспытание водителя аварийной ситуации |
||
Характер продукции
Аккумулятор включен 5 лет гарантия 3W 3-часовой светодиодный аварийный преобразователь
Постоянный выход мощности LED аварийное питание с опциями ручного испытания и самоиспытания.и высокопроизводительная батарея LifePO4 с 5-летней гарантией.
Характеристики продукта
- Постоянная выходная мощность LED аварийный источник питания с широким диапазоном выходного напряжения
- Переключение входной реле
- Высокая безопасность, высокая производительность, длительный срок службы LifePO4 батареи
- Интегрированная система управления батареями
- Опции выбора ручного испытания и автоматического испытания
Технические параметры
| Часть заряда | KE024 | 02AM180HE | 03AM180HE | 04AM180HE | 05AM180HE |
|---|---|---|---|---|---|
| Номинальное входное напряжение | 220-240Vac 50Hz/60Hz | ||||
| Номинальный входный ток | 0.06А Макс. @230Vac | ||||
| Входный впускный ток | 10A ((Широта=100us 50% Ipeak))@230Vac ((Холодный старт при полной нагрузке) | ||||
| Фактор мощности | ≥ 0,5@230Vac | ||||
| Входная мощность | < 4 W@230Vac | ||||
| Ток зарядки аккумулятора | 250 мА | 250 мА | 350 мА | 350 мА | |
| Время зарядки батареи | Максимально 24 часа. | ||||
| Неотложная часть | Аварийный режим | ||||
| Тип груза | Светодиодные | ||||
| Аварийное питание | 2 Вт | 2.5W | 4 Вт | 5 Вт | |
| Время экстренной помощи | 3 часа | ||||
| Выходной ток нагрузки | 100-30 мА | 125-41 мА | 200-65 мА | 250-80mA | |
| Выходное напряжение нагрузки | 20-60Вдц | ||||
| Аккумулятор | 6.4В 1,8Ач | 6.4В 1,8Ач | 6.4В 3.6Ah | 6.4В 3.6Ah | |
| Гарантия на аккумулятор | Гарантия 5 лет @5~60°C | ||||
Исключение требований к водителю
| Ток перенапряжения | 8А |
| Входной ток | 3А Макс. |
| Выходной ток | 2А Макс. |
Светодиодная индикация (ручное испытание)
| Зарядка | Зеленый свет |
| Вина | Зелёный свет выключен |
Испытание аварийной функции
| Ручное испытание | По умолчанию |
| Автомобильное испытание | Установляемая |
Показатели состояния автоматического тестирования
| Ошибка/состояние испытания | Причины | Состояние индикатора зарядки |
|---|---|---|
| Аккумулятор полностью заряжен и работает. | Стандартное ежедневное употребление | Твердозеленый |
| Зарядка батареи | Первоначальное заряжение/наполнение батареи | Светит зеленым 1 секунда на 1 секунда |
| Автотест 3 часа (каждые 12 месяцев) | Периодическая самопроверка | Зелёный мигающий 3 секунды на 1 секунду отключен |
| Автотест 5 мин (каждые 30 дней) | Периодическая самопроверка | Зелёный мигающий 3 секунды на 3 секунды |
| Неисправность испытания продолжительности | Автоматическое испытание не удалось | Красный мигающий на 0,5 секунды. |
| Неисправность светодиода | Не подключен или поврежден/неисправен | Красный мигающий 2 секунды включен - 2 секунды отключен |
| Аккумулятор отключен/неисправен | Не подключен или поврежден/неисправен | Твердо-красный |
Аварийная защита
| Защита от перезарядки/глубокого разряда батареи | Да, да. |
| Защита от выходной перенапряженности | Да, да. |
| Защита от выходной перегрузки | Да, да. |
| Защита от выходной короткой цепи | Да, да. |
Окружающая среда
| Рабочая температура/влажность | 0°C...+50°C, влажность: 20%-75% (без конденсации) |
| Температура/влажность хранения | -5°C-35°C |
| Максимальная температура (Tc) | 75°C |
Стандарты безопасности и ЭМК
| Выдерживать напряжение | 3000Vac 5mA 60s (вход "L N" - выход "SEC+ SEC-") |
| Стандарт безопасности | EN61347-1, 60598-2-22, 61347-2-7, 62034 |
| Стандарт ЭМК | EN55015, EN61000-3-2, EN61000-3-3 |
| Стандарт аккумуляторов | UN38.3 |
| Требования по охране окружающей среды | Соответствует требованиям RoHS |
| Сертификация | CE |
Дополнительные спецификации
| Спецификация ввода/вывода (терминал/проводка) | Терминал прессы, диаметр провода: 0,5-0,75 мм2 |
| Рейтинг IP | IP20 |
| Тип защиты | Класс 2 |
| Тип установки | Встроенная установка |
| Размер установки | 146×30×22,5 мм |
| Требования к упаковке | Белая коробка + Учебное пособие + картонная панель + наружная карточка ((K=A) |
| Вес | 75 г (водитель) |
| Продолжительность | 5 лет @Ta |
Примечание: все параметры испытываются при входном напряжении 230 VAC, температуре окружающей среды 25 °C, если не указано иное.
Размеры батареи
Рисунок А. Размер батареи
Рисунок B. Размер батареи
Рисунок С. Размер батареи
Рисунок D. Размер батареи
Размеры преобразователя
Диаграммы проводки
ИЛИ
Ручное испытание и переключатель автоматического испытания
Подготовка проволоки
- Тип цельного или натянутого провода: 0,5 - 0,75 мм2
- Для доступа или снятия проводов с терминалов, используйте отвертку, чтобы нажать кнопки вниз
Ручное испытание и инструкции по эксплуатации
- Перед установкой нажмите на короткую кнопку: Ручное испытание.
- Подключите провода согласно схеме проводки.
- L, N питание включено, переключатель на S1. Затем светильник нагрузки включится, аварийный индикатор водителя светит на зеленый цвет, аварийный источник питания будет заряжаться в обычном режиме.и лампа нагрузки выключается.
- Симуляция чрезвычайных ситуаций: включить, запустить светильник нагрузки, нажать на переключатель ((TEST SWITCH), затем перейти в режим чрезвычайных ситуаций, индикаторный свет водителя чрезвычайных ситуаций будет погашен.Отпустите переключатель., затем лампа включается светодиодным драйвером, и индикаторный свет включается.
Автоматические инструкции по испытаниям и эксплуатации
- Перед установкой открыть шприц для автоматического испытания.
- Подключите провода согласно схеме проводки.
- Включить L, N, запустить часы и периодически проводить самотесты, заменить батарею, выключить питание и перезапустить время.
Уведомление о применении батареи
- Аккумулятор следует заряжать и разряжать каждые полгода при нормальных условиях использования.
- Не подключайте к схеме, когда батарея не используется, чтобы предотвратить перезарядку батареи из-за самопотребления платы.
- Пожалуйста, держите аккумулятор подальше от источника тепла при его установке и использовании, и разрешайте ему работать только в определенном диапазоне температуры.
- Батарея должна храниться в прохладной и сухой среде.
- После длительного хранения аккумулятор перезаряжают каждые 12 месяцев.
- Электричество отключено, и часы работают 7 дней. чтобы заменить аккумулятор, выключить питание и перезагрузить время.
