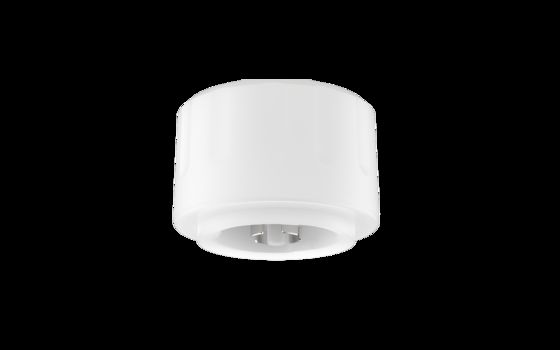

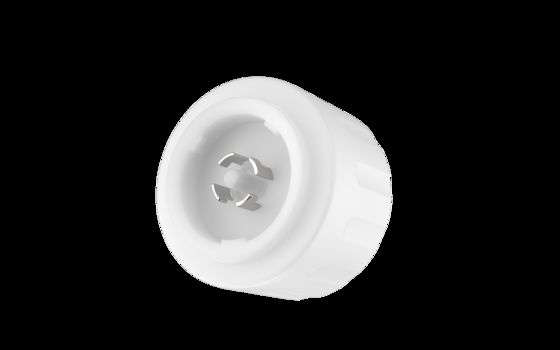

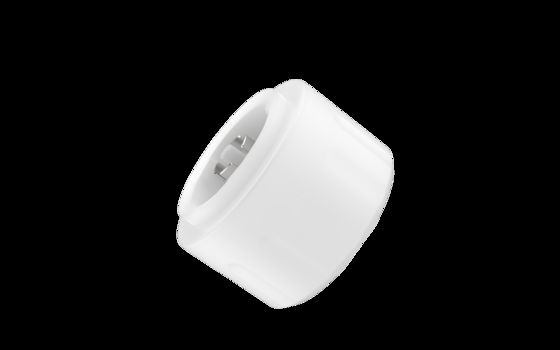

Датчик Zhaga book 18 High Bay, функция приоритета дневного света с максимальной высотой установки 15 м MC079D 99 Z1
| Место происхождения | Шэньчжэнь, Китай |
|---|---|
| Фирменное наименование | Merrytek |
| Сертификация | RED |
| Номер модели | MC079D 99 Z1 |
| Количество мин заказа | 100 шт |
| Цена | Подлежит обсуждению |
| Упаковывая детали | Картон + картон ((K=A) |
| Время доставки | 1, Образец и небольшой заказ: В течение 5 рабочих дней после получения оплаты. 2, Большой заказ: 4-5 |
| Условия оплаты | Т/Т |
| Поставка способности | 10000 ПК/месяц |
Подробная информация о продукте
| Номинальное напряжение | 11-15 В постоянного тока | Выходной сигнал | 0-10 В постоянного тока |
|---|---|---|---|
| Рабочая частота | 50,8 ГГц ± 75 МГц, диапазон ISM | Высота установки | 12 метров (15 метров максимум) |
| IP-рейтинг | IP65 | Продолжительность жизни | Гарантия 5 лет @Ta |
| Выделить | Датчик высокого отсека Zhaga Book 18,датчик микроволнового движения с приоритетом дневного света,высокий датчик 15 м высоты установки |
||
Характер продукции
Датчик Zhaga Book 18 High Bay
Функция приоритета дневного света с максимальной высотой установки 15 м
Особенности продукта
- Запатентованная низкоимпедансная плоская антенна; Высокий коэффициент усиления
- Соответствует стандарту Zhaga Book 18, конструкция с подключением
- Максимальная высота установки 15 м, подходит для большинства складов
- С мини-детектором датчика, подходящим для светильников высокого пролета
- Низкая мощность передачи, безвредно для человека
- Поддержка дистанционного управления для настройки параметров
- Новая запатентованная конструкция антенны датчика с двумя режимами обнаружения: высокочувствительное обнаружение и защита от помех (подходит для установки в средах с большим количеством металлических отражающих поверхностей)
- Не зависит от температуры, влажности, шума, пыли и т. д.
Технические параметры
| Вход | |
|---|---|
| Номинальное напряжение | 11-15VDC |
| Рабочий ток | 25±3mA |
| Пульсация напряжения | <100mVp-p |
| Выход | |
| Выходной сигнал | 0-10VDC сигнал диммирования |
| Параметры датчика | |
| Рабочая частота | 5.8GHz ±75MHz, ISM-диапазон |
| Мощность передачи | 3mW Макс. |
| Приоритет дневного света | Включение: 5Люкс/15Люкс/30Люкс/50Люкс/100Люкс/150Люкс Выключение: 150Люкс/200Люкс/300Люкс |
| Уровень диммирования в режиме ожидания | 10%(1.4-1.6V) 20%(1.9-2.1V) 30%(2.9-3.1V) 50%(4.9-5.1V) |
| Диапазон обнаружения (радиус) | Потолочная установка на высоте 12 м: 0.3 м/с ≥ 4 м, 1 м/с ≥ 3 м; Условия испытаний: продукт установлен на 100% чувствительности |
| Высота установки | 12 м (макс. 15 м) |
| Угол луча 3 дБ | 82° в плоскости XZ 95° в плоскости YZ |
| Окружающая среда | |
| Рабочая температура | -25~60℃ |
| Температура хранения | -40℃~80℃, влажность ≤85% (без конденсации) |
| Сертификационные стандарты | |
| Сертифицировано | RED |
| Экологические требования | Соответствует требованиям RoHS 2.0, Reach |
| Класс защиты IP | IP65 |
| Прочее | |
| Подключение | Разъем Zhaga Book 18 |
| Требования к установке | встроенная установка |
| Требования к упаковке | Перегородка + Картон (K=A) |
| Вес нетто | 40±3г |
| Срок службы | 5 лет гарантии при Ta |
Функции
| Функция ВКЛ-ВЫКЛ | Период ожидания установлен на "0с" |
| 2-ступенчатое диммирование | Период ожидания установлен на "+∞" |
| 3-ступенчатое диммирование | Период ожидания установлен на "10с/1мин/3мин/5мин/10мин/30мин" |
| Приоритет дневного света | Удаленно нажмите режим DH и датчик дневного света установлен на "5Люкс/15Люкс/30Люкс/50Люкс/100Люкс/150Люкс" |
| Сбор дневного света | Н/Д |
Информация о продукте
- Размеры (Единица: мм)
- Подключение, Функции
Инструкция по установке
Примечание: При установке, пожалуйста, обратите внимание, что плоскость микроволновой антенны не должна быть закрыта металлом.
Диапазон обнаружения
Пульт дистанционного управления
Инициализация
- Функция переключения / функция 3-ступенчатого диммирования: свет будет включен на 100% яркости при первоначальном включении датчика и выключится через 10 секунд. Во время инициализации внешний сигнал обнаружения движения не будет обнаружен.
- Функция двухступенчатого диммирования: свет включится на 100% яркости при первоначальном включении датчика, а через 10 секунд перейдет на низкую яркость (яркость, установленная уровнем диммирования в режиме ожидания). Во время инициализации внешний сигнал обнаружения движения не будет обнаружен.
Настройки по умолчанию
- Датчик должен устанавливаться профессиональным электриком. Пожалуйста, отключите питание перед установкой и подключением.
- Микроволны не могут проникать через металл. Не размещайте продукт в закрытом или полузакрытом металлическом светильнике. Ни металл, ни стекло не должны закрывать продукт сверху. Если антенна должна проходить через металлическую пластину, убедитесь, что верхняя часть датчика находится близко к металлической пластине.
- Область обнаружения зависит от скорости движения объектов, размера движущихся объектов, высоты установки, угла установки, рабочей среды, отражающих материалов и т. д. Указанная область обнаружения является типичным значением, измеренным тестерами высотой 165 см в открытой внутренней среде.
- Дистанция обнаружения датчика при настенной установке будет значительно больше, чем при потолочной. При использовании настенной установки, пожалуйста, уменьшите чувствительность или свяжитесь с нами для подтверждения настроек использования. Пороги дневного света измеряются в солнечный день без тени и в условиях диффузного отражения окружающего света. Различные условия окружающей среды и климат приводят к различным значениям яркости, измеряемым датчиком дневного света.
- Параметры датчика могут потребовать перенастройки в различных установочных средах, пожалуйста, обратитесь к следующим инструкциям или свяжитесь с производителем.
- Рекомендуется, чтобы расстояние между датчиками было более 3 м, а расстояние между датчиками и маршрутизаторами - более 2 м.
- Высота установки датчика не должна превышать 15 метров, оптимальная высота - 12 метров.
- Датчик предназначен только для внутреннего использования. Водонепроницаемость при наружном или полунаружном использовании будет снижена. Ветер, дождь и движущиеся объекты могут вызвать ложное срабатывание.
- Вибрационные сигналы будут рассматриваться как сигналы движения и вызывать срабатывание датчика. Устанавливайте датчик вдали от объектов, которые долго вибрируют, таких как крупное металлическое оборудование, трубы, выходы кондиционеров, вентиляционные отверстия, порты вытяжных систем, качающиеся вентиляторы и т. д. Домашние животные в зоне обнаружения могут вызвать ложное срабатывание.
- Поверхность антенны микроволнового модуля должна быть удалена от входного переменного тока, выходного постоянного тока, выпрямительного моста, трансформатора, коммутирующего транзистора и других мощных устройств, чтобы избежать влияния высокочастотных сигналов на нормальную работу антенны микроволнового датчика.
- Эффект низкого освещения может отличаться у датчиков с различными драйверами 0-10 В.
- Необходимо использовать стабилизированный источник питания постоянного тока со стабильным выходным напряжением и низким коэффициентом пульсации. Пульсация источника питания должна быть менее 100 мВ; ток нагрузки должен быть более 50 мА.
- Для новой установочной среды рекомендуется сначала установить и протестировать 5 прототипов перед массовой установкой.
